Информационные технологии в профессиональной деятельности — Самостоятельная работа
Оглавление / Contents
- Самостоятельная работа №1 "Создание макроэлемента"
- Самостоятельная работа №2 "Разработка сборочного чертежа клеммового соединения"
- Самостоятельная работа №3 "Создание трёхмерной модели вращением".

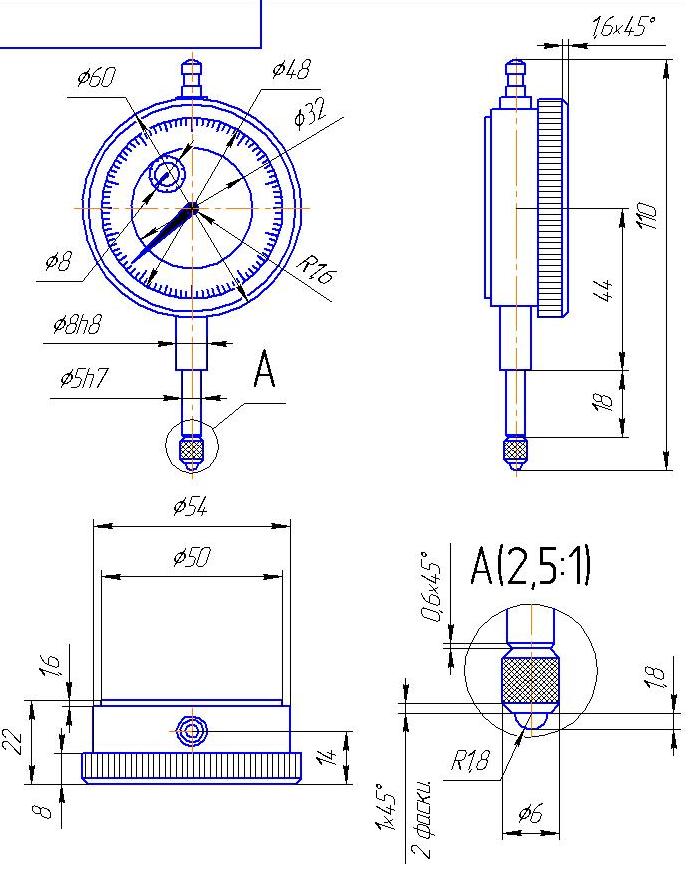

Выполнить чертеж и создать макроэлемент по образцу, выносные элементы не чертить, размеры не проставлять, методика выполнения здесь: https://dispace.edu.nstu.ru/didesk/course/show/9658/2

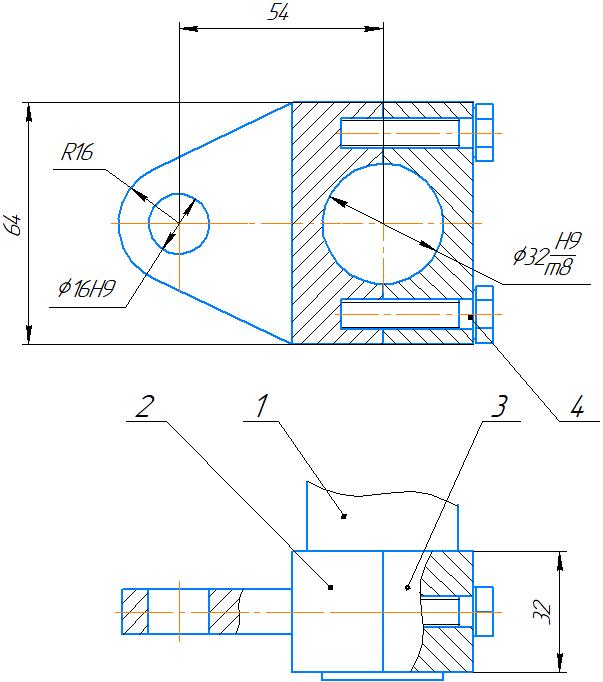

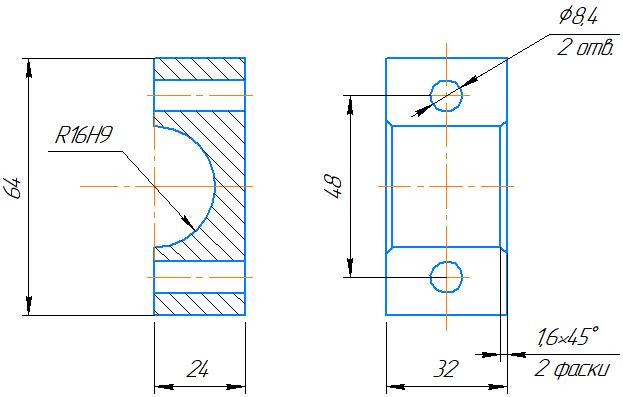

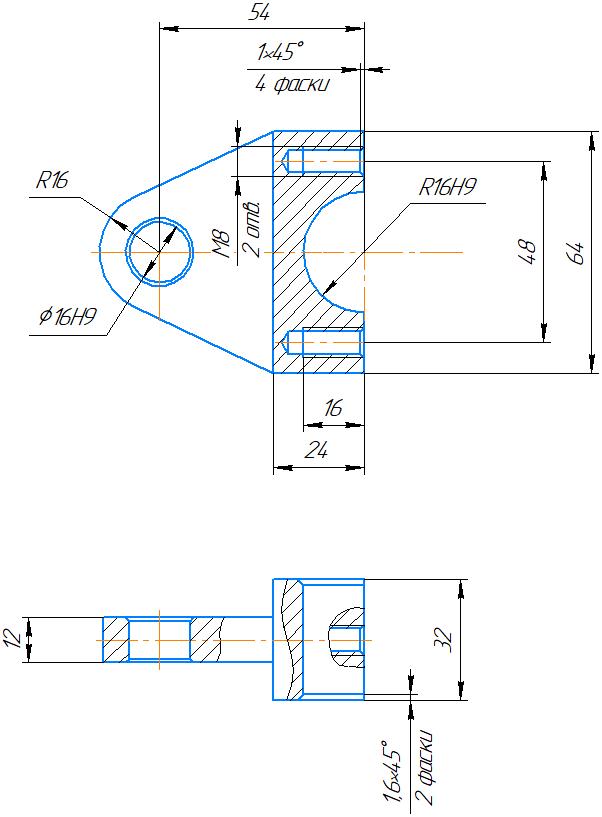

Выполнить чертёж клеммового соединения, спецификацию составить самостоятельно. Крепёжные изделия допускается изображать упрощённо. Стандартные изделия выбрать из библиотеки.
Методику выполнения смотреть здесь: https://dispace.edu.nstu.ru/didesk/course/show/9658/2

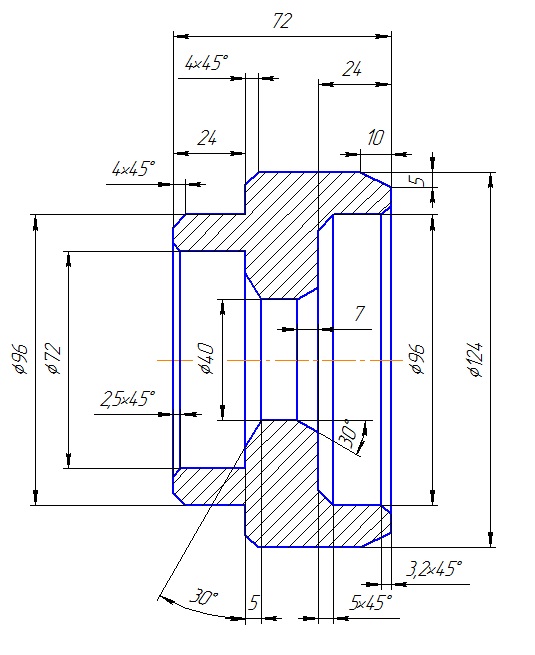

Выполнить трёхмерную модель втулки согласно чертежа, методику выполнения задания смотреть здесь:
