Информационные технологии в профессиональной деятельности — 3. Разработка сборочных чертежей
Оглавление / Contents
- 3.1. Создание сборочного чертежа ролика наятяжного.
- 3.1.1. Практическая работа "Разработка сборочного чертежа ролика натяжного"
- 3.2. Библиотеки стандартных изделий в САПР Компас 3D v19
- 3.3. Создание сборочного чертежа с использованием стандартных изделий
- 3.3.1. Практическая работа "Разработка сборочного чертежа клеммового соединения"

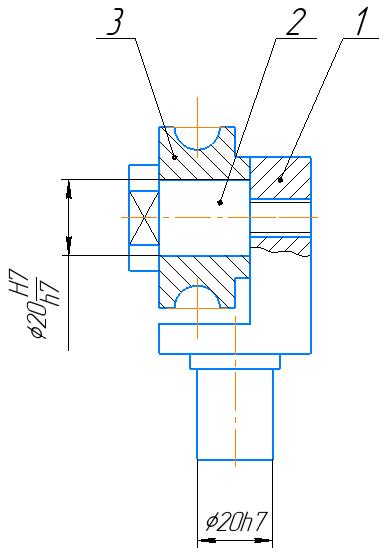

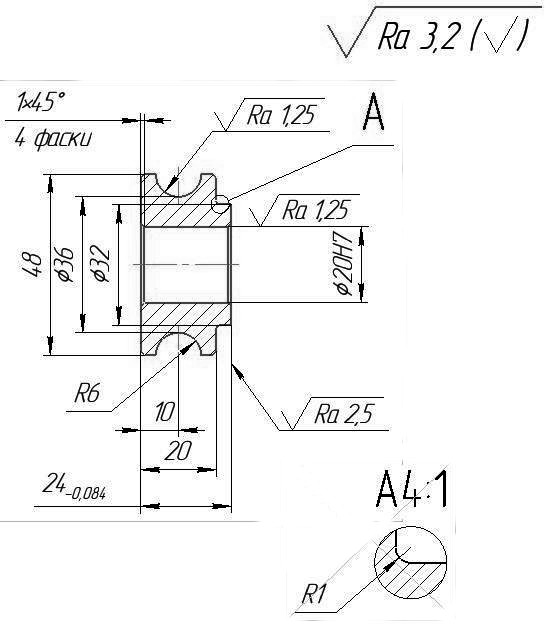

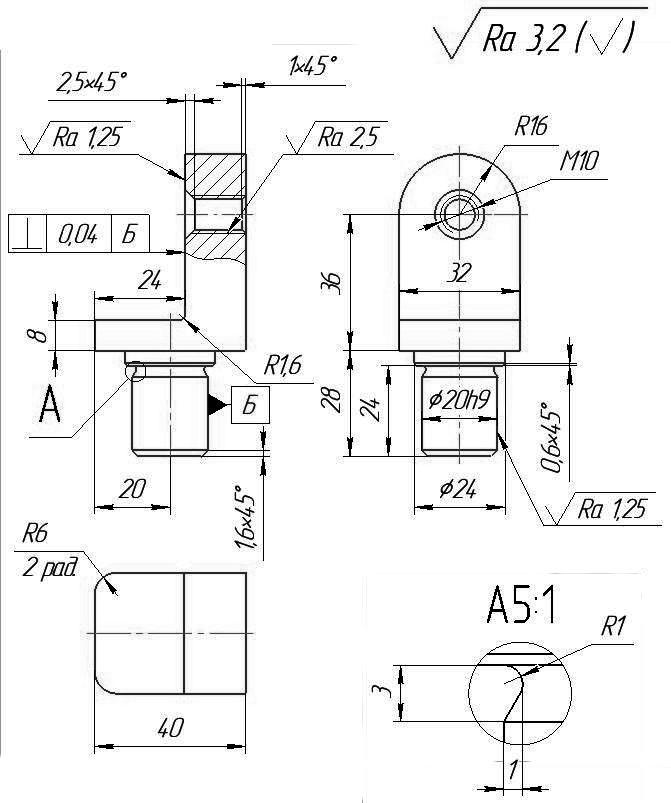

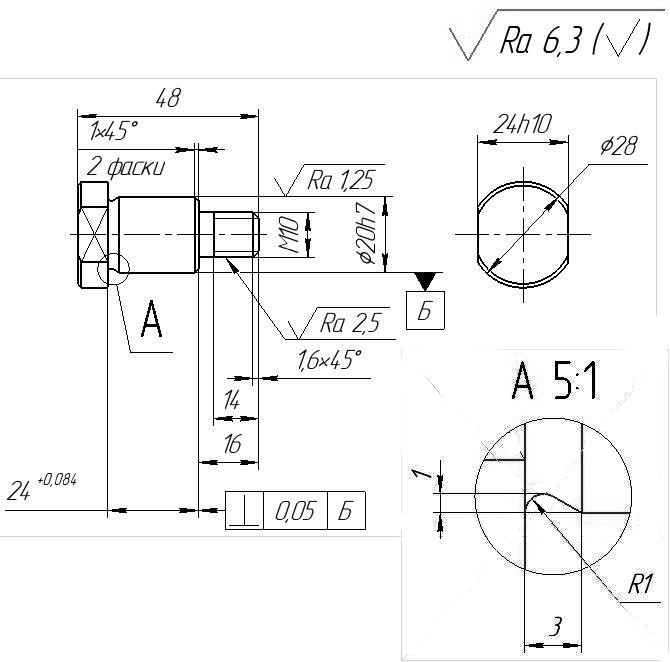

Выполнить сборочный чертёж согласно задания, размеры для сборочного чертежа взять с деталировки:
Выполнить сборочный чертёж согласно образца, размеры взять с чертежей деталей:
Выполнить чертежи резьбовых соединений согласно заданию, крепёжные изделия допускается изображать в упрощённом виде, стандартные изделия выбрать из библиотеки:
Выполнить сборочный чертёж клеммового соединения по образцу:
Выполнить чертёж клеммового соединения, спецификацию составить самостоятельно. Крепёжные изделия допускается изображать упрощённо. Стандартные изделия выбрать из библиотеки.
