Практический курс по начертательной геометрии и компьютерной графике — Контрольные мероприятия

Оглавление / Contents

  • Входной контроль
  • Текущий контроль

Входной  контроль

Цель: определение уровня начальной графической подготовки студента и обоснование степени интенсивности самостоятельной работы студента по изучению дисциплины.

Форма проведения: чтение и построение чертежа предмета (модели), ограниченного простейшими поверхностями (плоскостями и цилиндрическими), с применением масштабов и с простановкой размеров.

I уровень. Задание с выбором одного ответа II уровень. Задание на установление соответствия III уровень. Задание на построение изображения
1. Чтение и построение чертежей точек, прямых и плоскостей
1.1. Точка 1.2. Прямая 1.3. Плоскость
Указать точку К, принадлежащую плоскости, заданной  треугольником ABC

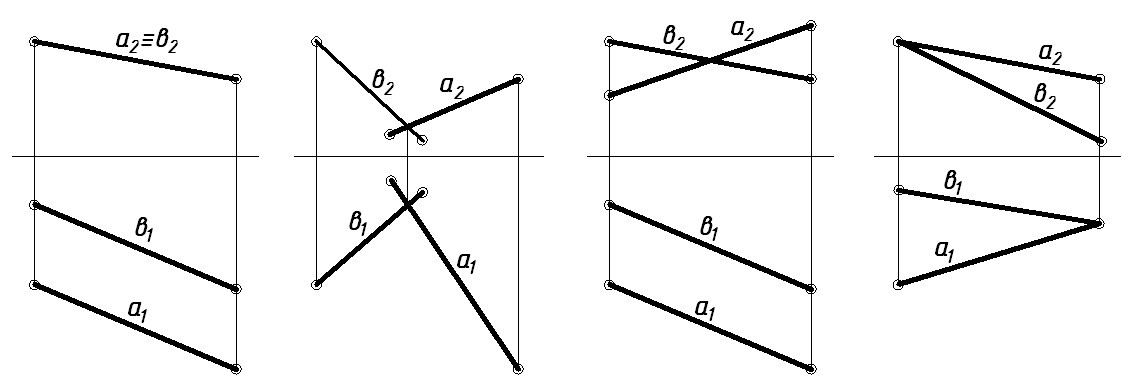

Указать вид расположения в пространстве прямых, заданных отрезками а и в:

   пересекающиеся прямые -

   параллельные прямые -

    скрещивающиеся прямые -

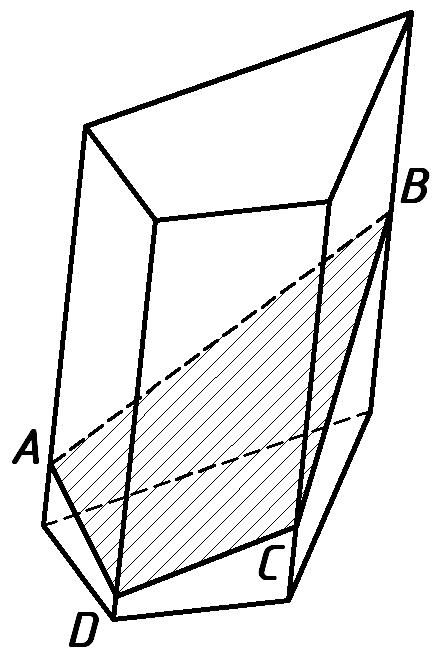

Построить линию пересечения плоскости, заданной

фигурой ABCD, с плоскостью

нижнего основания призмы

          1                 2                 3                4

       1                2                  3                  4
2. Принадлежность точек и линий поверхностям геометрических тел
2.1. Точки на конусе 2.2. Точки на шаре  2.3. Линии на поверхности конуса

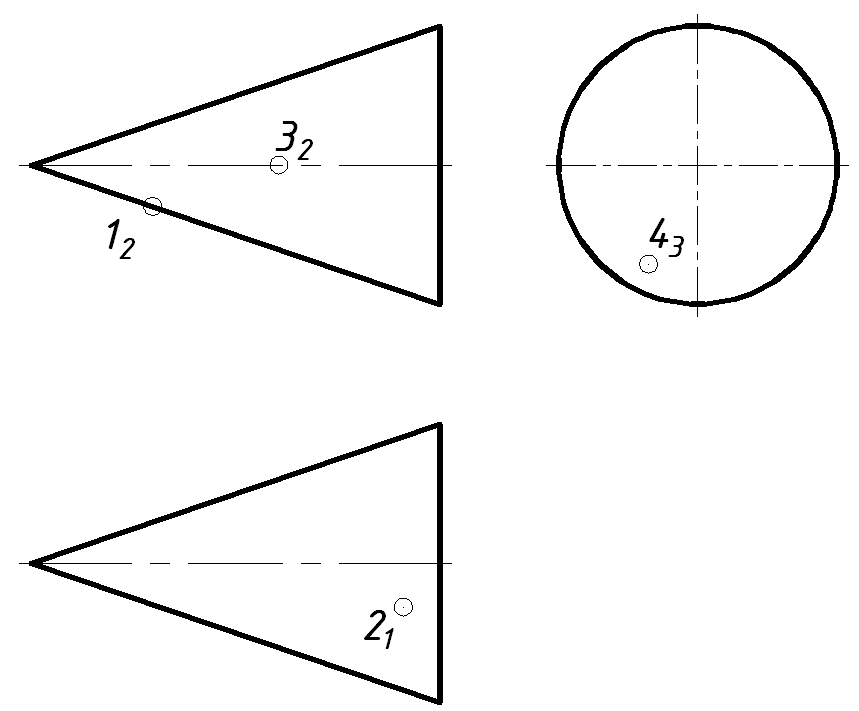

Указать одну из четырех точек, расположенной выше других на поверхности конуса

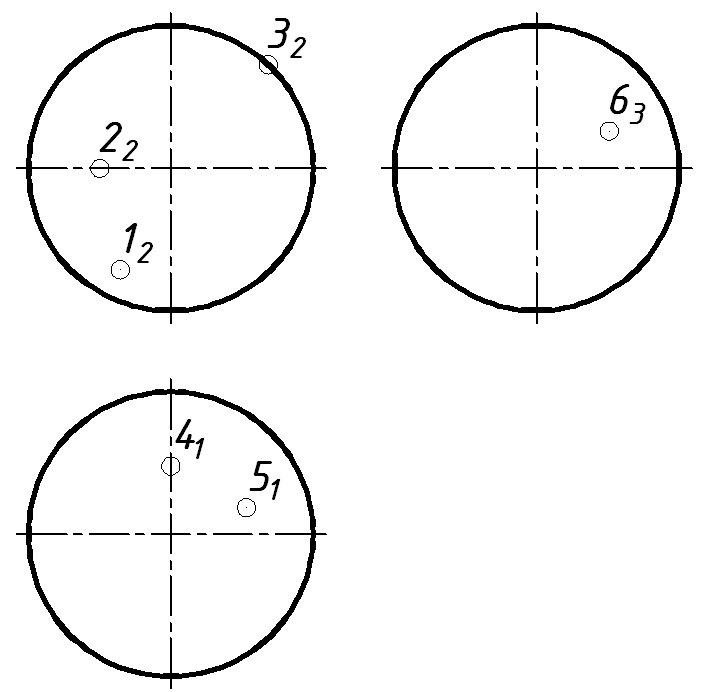

Указать точку:

  на экваторе -

  на фронтальном меридиане -

  на профильном меридиане -

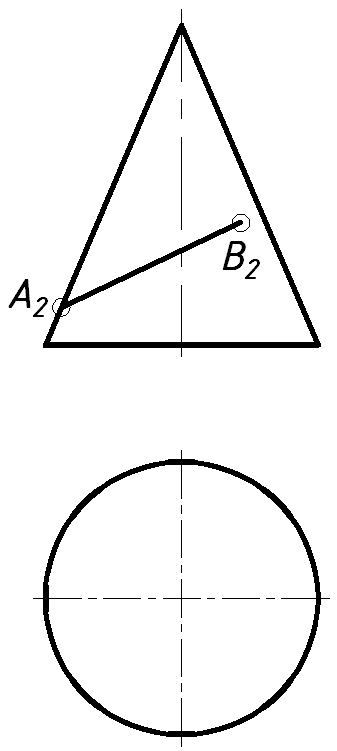

Построить недостающую проекцию линии, расположенной на поверхности конуса
3. Изображение видов на чертеже
3.1. Правильность изображения видов 3.2. Расположения видов 3.3. Построение видов
Указать правильное изображение вида слева цилиндра с вырезом по видам спереди и сверху

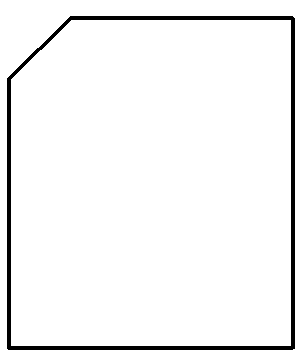

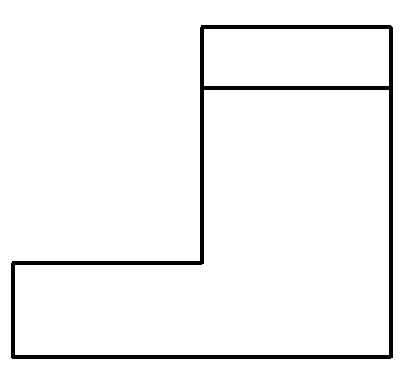

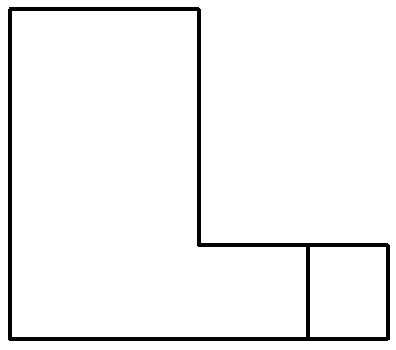

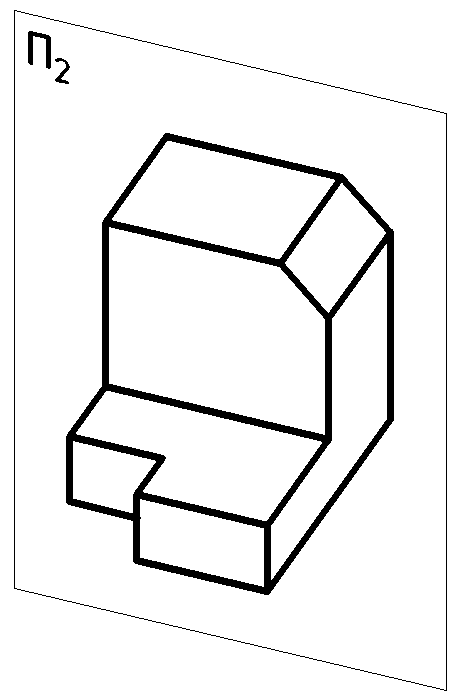

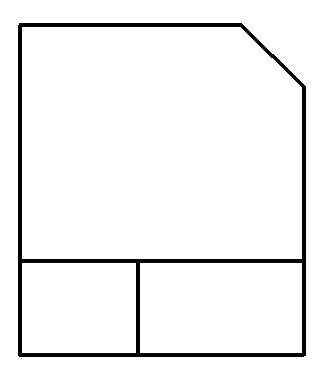

Указать соответствие изображенных видов геометрической модели:

 главному виду -

 виду слева -

 виду сзади -		 Построить третью проекцию модели по двум заданным



       1                2                  3                 4



             1               2                 3             4



Текущий контроль

Цель: определение готовности студента к освоению следующего уровня знаний.

Форма проведения: на практическом занятии в течение 10-15 минут  проводится контрольная работа в тестовой форме, проверка  уровня освоения изучаемого материала.



Контролирующие материалы для защиты задания «Моделирование точки»

1. Определить, правильно ли обозначены плоскости проекций

1

2

3

4
2. Определить, на каком наглядном изображении точка А принадлежит плоскости П

1

2

3

4

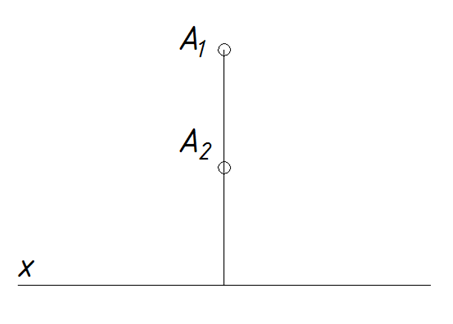

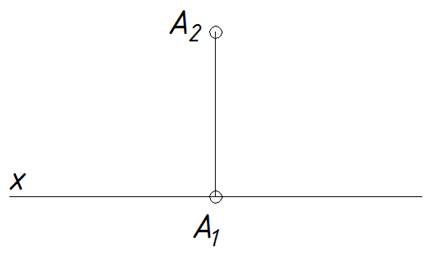

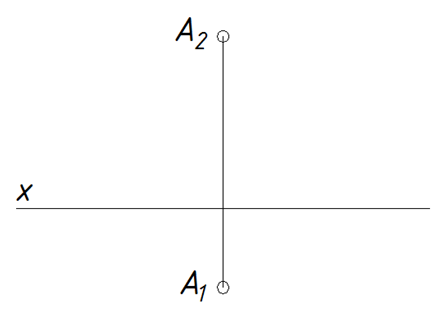

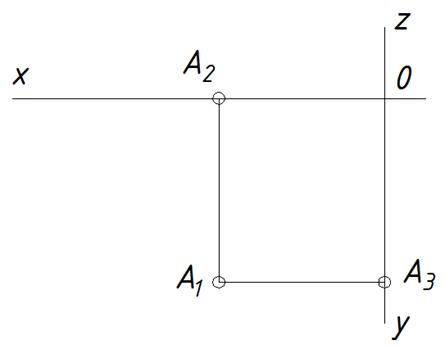

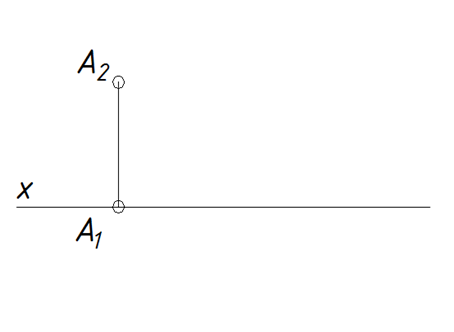

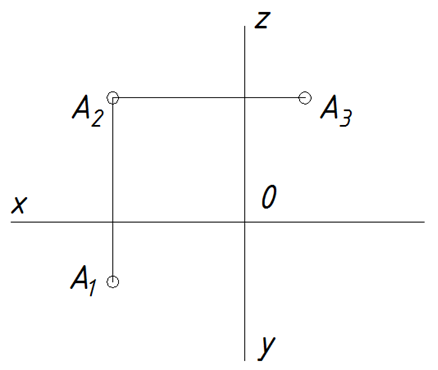

3. Определить, на каком чертеже точка А лежит в плоскости проекций П

1

2

3

4

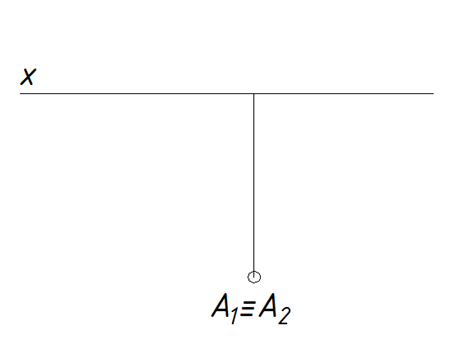

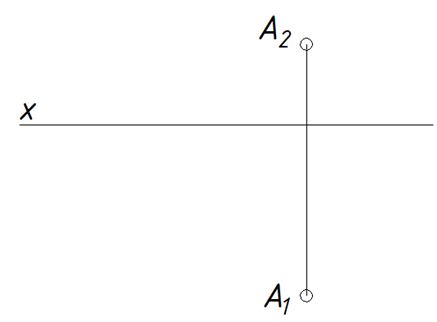

4. Определить, какой чертеж соответствует расположению точки А во II четверти

1

2

3

4
5. Определить, на каком чертеже точка В отстоит от плоскости П2 далее, нежели точка А
