СЛЕСАРНОЕ ДЕЛО — Слесарные операции РУБКА

Глава V. Рубка металла

§ 17. Общие понятия о рубке. Сущность процесса резания металла

Рубкой называется слесарная операция, при которой с помощью режущего инструмента (зубила и др.) и ударного инструмента (слесарного молотка) с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.

Рубка производится в тех случаях, когда по условиям производства станочная обработка трудно выполнима или нерациональна и когда не требуется высокой точности обработки.

Рубка применяется для удаления (срубания) с заготовки больших неровностей (шероховатостей), снятия твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях, для вырубания шпоночных пазов, смазочных канавок, для разделки трещин в деталях под сварку (разделка кромок), срубания головок заклепок при их удалении, вырубания отверстий в листовом материале.

Кроме того, рубка применяется тогда, когда необходимо от пруткового, полосового или листового материала отрубить какую-то часть.

Заготовку перед рубкой закрепляют в тиски. Крупные заготовки рубят на плите или наковальне, а особо крупные - на том месте, где они находятся.

В зависимости от назначения обрабатываемой детали рубка может быть чистовой и черновой.

В первом случае зубилом за один проход снимают слой металла толщиной от 0,5 до 1 мм, во втором - от 1,5 до 2 мм. Точность обработки, достигаемая при рубке, составляет 0,4-1,0 мм.

Резанием называется процесс удаления с обрабатываемой заготовки (детали) лишнего слоя металла в виде стружки, осуществляемый при помощи режущих инструментов. Процесс резания осуществляется при выполнении большинства слесарных операций: рубки, резания, опиливания, сверления, шабрения, притирки.

Форма режущей части (лезвия) любого режущего инструмента представляет собой клин с определенными углами (зубило, резец) или несколько клиньев (ножовочное полотно, метчик, плашка, фреза, напильник) (рис. 55,а-з).

Рис. 55. Углы режущей части слесарного инструмента: а - зубила, д - ножовочного полотна, б - крейцмейселя, е - сверла, в - шабера, ж - развертки, г - напильника, з - метчика

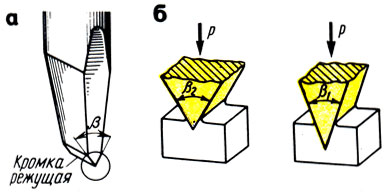

Рис. 56. Простейший вид клина-зубила (а), зависимость силы внедрения его от (б): Р - сила удара, Р - угол заострения, β - небольшой угол, β1 - угла заострения (б): β2 - большой угол

Зубило представляет собой простейший режущий инструмент, в котором форма клина особенно четко выражена (рис. 56,а).

На обрабатываемой заготовке различают следующие поверхности: обрабатываемую, обработанную, а также поверхность резания.

Обрабатываемой поверхностью называется поверхность, с которой будет сниматься слой материала (стружка).

Обработанной поверхностью называется поверхность, с которой снят слой металла (стружка).

Грань, по которой сходит стружка при резании, называется передней, а противоположная ей грань, обращенная к обрабатываемой поверхности заготовки, - задней. Пересечение передней и задней граней образуют режущую кромку.

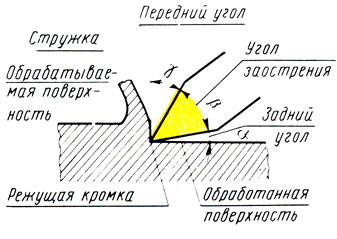

Рис. 57. Элементы резания и геометрия режущей части зубила

§ 18. Инструменты для рубки

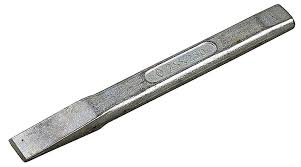

Слесарное зубило представляет собой стальной стержень, изготовленный из инструментальной углеродистой стали У7А, У8А, 7ХФ, 8Хф.

Зубило состоит из трех частей:

рабочей,

средней,

ударной.

Рабочая часть зубила представляет собой стержень с клиновидной режущей частью (лезвие) на конце, заточенной под определенным углом.

Ударная часть (боек) сделана суживающейся кверху, вершина ее закруглена. Угол заострения (угол между боковыми гранями) выбирается в зависимости от твердости обрабатываемого металла. За среднюю часть зубило держат при рубке.

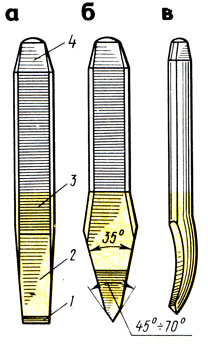

Рис. 58. Инструменты для рубки: а - зубило, б - крейц мейсель, в - канавочник

Рис. 59. Заточка зубила на заточном станке (а), установка подручника (б, в): 1 - шлифовальный круг, 2 - пружина, 3 - гайка-барашек, 4 - экранчик, 5 - ремень, 6 - шкив, 7 - вал, 8 - магнитный пускатель (кнопка), 9 - ванночка для охлаждающей жидкости, 10 - регулировочный болт, И - передвижной подручник

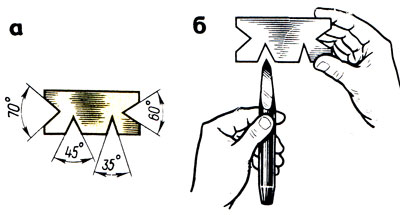

Рис. 60. Шаблон (а) и проверка им угла заточки (б) зубила

Крейцмейсель (рис. 58,6) отличается от зубила более узкой режущей кромкой, предназначен для вырубания узких канавок, шпоночных пазов и т. п

Перед заточкой инструмента подручник устанавливают как можно ближе к заточному кругу (рис. 59,6). Зазор между подручником и заточным кругом должен бЪггь не более 2 - 3 мм, чтобы затачиваемый инструмент не мог попасть между кругом и подручником (рис. 59,/?).

Заточку лучше всего вести с охлаждением водой, в которую добавлено 5% соды, или на мокром круге. Несоблюдение этого условия вызывает повышенный нагрев, отпуск и уменьшение твердости инструмента, а следовательно, и стойкости в работе. Боковые грани после заточки должны быть плоскими, одинаковыми по ширине и с одинаковыми углами наклона.

Слесарные молотки

Слесарные молотки - инструмент для ударных работ - изготовляют двух типов: 1 - молотки с круглым бойком (рис. 62,6) и 2 - молотки с квадратным бойком (рис. 62,а). Основной характеристикой молотка является его масса. Молоток состоит из ударника и рукоятки (ручки).

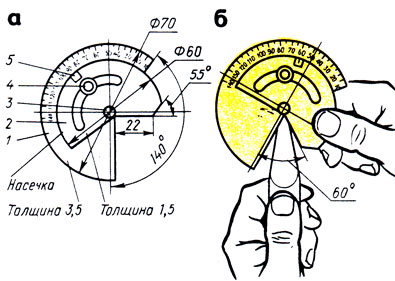

Рис. 61. Прибор для проверки элементов режущих инструментов: a - устройство, б - прием измерения

Рис. 62. a - с квадратным бойком, б - с круглым бойком, в - со вставками из мягкого металла, г - деревянный (киянка)

Рис. 63. Схемы расклинивания ручек

Рис. 64. Молоток с резиновым накостыльником: 1 - корпус, 2 - накостыпьник
