ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ СО СЛЕСАРНЫМ ОБОРУДОВАНИЕМ

При работе на тисках следует соблюдать следующие правила:

- перед началом работы осматривать тиски, обращая особое внимание на прочность их крепления к верстаку;

- не выполнять на тисках грубых работ (рубки, правки или гибки) тяжелыми молотками, так как это приводит к быстрому разрушению тисков;

- при креплении деталей в тисках не допускать ударов по рычагу, что может привести к срыву резьбы ходового винта или гайки;

- по окончании работы очищать тиски волосяной щеткой от стружки, грязи и пыли, а направляющие и резьбовые соединения смазывать маслом;

- после окончания работ разводить губки тисков, так как в сжатом состоянии возникают излишние напряжения в соединении винта и гайки.

Ручные слесарные тиски применяют для закрепления деталей или заготовок небольших размеров при опиливании или сверлении, которые неудобно или опасно держать руками.

Тиски ручные изготовляют трех типов: 1 - шарнирные, 2 - с коническим креплением, 3 - пружинные.

Ручные тиски (рис. 13, а) изготовляют с шириной губок 36, 40, 50 и 56 мм и раскрытием губок 28, 30, 40, 50 и 55 мм; тип 2 для мелких работ (рис. 13, 6) с шириной губок 6, 10 и 16 мм и раскрытием губок 5,5 и 6,5 мм.

Кроме ручных тисков применяют другие конструкции: угловые и со специальными губками.

Рис. 13. Ручные тиски: a - с пружиной и пружинным соединением, б - для мелких работ, в - применение

Рис. 14. Угловые (косогубые) тиски

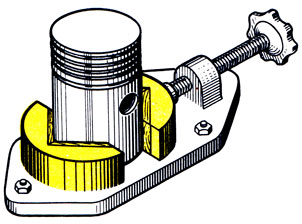

Рис. 15. Тиски со специальными (вырезанными) губками

§ 5. Общие требования к организации рабочего места слесаря

Одним из основных элементов организации рабочего места является его планировка:

- расположения рабочего места по отношению к другим рабочим местам в мастерской;

- к расположению оборудования;

- к местоположению рабочего;

- оснастки и требования к размещению инструментов, приспособлений;

- порядок на рабочем месте.

В целях экономии движений и устранения ненужных поисков предметы на рабочем месте делят на предметы постоянного и временного пользования, за которыми постоянно закреплены места хранения и расположения.

Расстояния от тары с заготовками и готовой продукцией и от оборудования (верстака) до рабочего должны быть такими, чтобы рабочий мог использовать преимущественно движение рук.

При этом учитывают, что при выполнении трудовых приемов, связанных с небольшими сопротивлениями усилию, особенно при необходимости выдержать большую точность при изготовлении деталей, в работу включают мелкие звенья руки (кисть или даже одни пальцы).

При выполнении приемов, связанных с усилиями средней величины при их небольших амплитудах, движение совершают за счет мышц плеча и предплечья и, наконец, при выполнении приемов, связанных со значительным усилием (6 - 8 кгс) в движении принимает участие вся рука и даже корпус рабочего.

При планировке рабочих мест должны учитываться: зоны досягаемости рук в горизонтальной и вертикальной плоскостях; количество сочленений тела, участвующих в движениях.

Зоны досягаемости рук учащихся в горизонтальной плоскости при работе стоя и сидя показаны на рис. 16, а. Эти зоны определяют, на каком расстоянии от корпуса рабочего должны быть размещены предметы, которыми он пользуется в процессе работы.

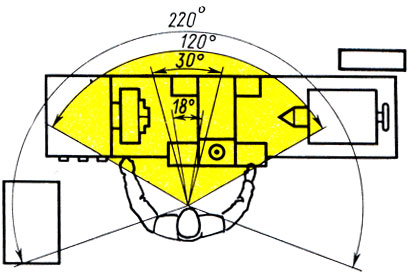

Рис. 16. Классификация рабочих зон в горизонтальной (а) и вертикальной (б) плоскостях

Соблюдение зон досягаемости избавляет рабочего от лишних движений. Наиболее удобная, оптимальная зона определяется полу дугой радиусом примерно 300 мм для каждой руки.

Максимальная зона досягаемости 430 мм без наклона корпуса и 650 мм с наклоном корпуса не более чем на 30° для учащегося среднего роста.

Расположение предметов дальше указанных пределов повлечет дополнительные, а следовательно, лишние движения, т. е. вызовет ненужную затрату рабочего времени, ускорит утомляемость работающего и снизит производительность труда.

Зоны досягаемости рук в вертикальной плоскости при работе стоя показаны на рис. 16, б. Эти зоны дают возможность определить наиболее выгодное расположение всех предметов с учетом роста работающего.

Трудовые движения учащихся можно подразделить на пять групп:

1) движение пальцев;

2) движение пальцев и запястья;

3) движение пальцев, запястья и предплечья;

4) движение пальцев, запястья, предплечья и плеча;

5) движение пальцев, запястья, предплечья, плеча и корпуса.

Рис. 17. Расположение инструмента на рабочем месте

Основные требования по соблюдению указанного порядка на рабочих местах состоят в следующем:

- все необходимое для работы должно находиться под рукой, чтобы можно было сразу найти нужный предмет;

- инструменты и материалы, которые во время работы требуются чаще, размещают ближе к рабочему, а применяемые реже - дальше; все используемые предметы располагают примерно на высоте пояса;

- инструменты и приспособления располагают так, чтобы их удобно было брать соответствующей рукой; что берут правой рукой - держать справа, что берут левой - слева (рис. 17); что используют чаще - кладут ближе, что используют реже - дальше;

- нельзя класть один предмет на другой или на отделанную поверхность детали;

- документацию (чертежи, технологические или инструкционные карты, наряды и др.) держат в удобном для пользования и гарантированном от загрязнения месте;

- заготовки и готовые детали хранят так, чтобы они не загромождали проходы и чтобы рабочему не приходилось часто нагибаться, если надо взять или положить заготовку или изделие; легкие предметы кладут выше тяжелых.

Ручной инструмент должен соответствовать особенностям анатомической формы руки человека.

Рис. 19. Углы зрения и обзора на рабочем месте

Поворот головы расширяет зону обозрения на угол, соответствующий ее повороту. Размер допускаемого поворота составляет 45° в горизонтальной плоскости и 30° в вертикальной.

§ 6. Организация рабочего места слесаря

Рабочим местом называется определенный участок производственной площади, цеха, участка, мастерской, закрепленный за данным рабочим (или бригадой рабочих), предназначенный для выполнения определенной работы и оснащенный в соответствии с характером этой работы оборудованием, приспособлениями, инструментами и материалами.

Организация рабочего места является важнейшим звеном организации труда. Правильные выбор и размещение оборудования, инструментов и материалов на рабочем месте создают наиболее благоприятные условия работы.

Под рациональной организацией рабочего места понимают такую организацию рабочего места, при которой при наименьшей затрате сил и средств труда обеспечиваются безопасные условия работы, достигается наивысшая производительность и высокое качество продукции.

Рабочее место слесаря организуется в зависимости от - содержания производственного задания и типа производства (единичное, серийное, массовое), однако большинство рабочих мест оборудуют, как правило, слесарными верстаками, на которых устанавливают и закрепляют слесарные тиски.

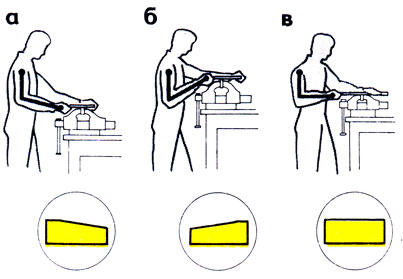

Рис. 21. Положение работающего относительно тисков при опиливании: а, б, - неправильное, в - правильное

Рис. 22. Высота установки тисков: а - при опиливании, б - при рубке в параллельных тисках, в - при рубке в стуловых тисках

Установка тисков без учета роста работающего значительно тормозит формирование навыков правильного выполнения работы, снижает производительность труда, увеличивает утомляемость.

При низком расположении тисков (рис. 21, а) предплечье образует с плечом тупой угол, мышцы предплечья сильно напрягаются, движение затрудняется, нарушается равномерность нажима правой и левой руками, спина сгибается.

Так как при согнутой спине положение работающего неустойчиво, то он, стремясь сохранить равновесие, наклоняется вперед и усиливает нажим левой рукой. А это вызывает "завал" левого края обрабатываемой заготовки.

При высоком расположении тисков (рис. 21, 6) предплечье и плечо образуют острый угол. В этом случае условия работы еще хуже, так как передача усилия резания от плеча к инструменту требует особого напряжения, что часто бывает не под силу учащемуся: усилие передается больше правой рукой, что приводит к "завалам" правого края. Правильное положение работающего показано на рис. 21, в.

Высота верстака с установленными на нем тисками определяется в соответствии с ростом работающего (рис. 22, а).

При выборе высоты установки параллельных тисков согнутую в локте левую руку ставят на губки тисков так, чтобы концы выпрямленных пальцев руки касались подбородка (рис. 22,6), или путем установки бойка молотка на ударную часть зубила, при этом плечевая часть правой руки должна иметь вертикальное положение, а локтевая - горизонтальное под углом 90°.

Стуловые тиски устанавливают на такую высоту, чтобы согнутая в локте левая рука, поставленная на губки тисков, касалась подбородка согнутыми в кулак пальцами (рис. 22,в).

При малом росте рабочего используют специальные регулируемые по высоте подставки (решетки) под ноги.

§ 7. Режим труда

Одним из основных показателей работоспособности является уровень производительности труда.

Повышению работоспособности способствуют выбранные оптимальные:

- темп (степень быстроты)

- ритм (равномерное чередование).

Как при заниженных, так и завышенных темпах работы ослабляется внимание, снижается качество работы, точность движений. Определяя ритм работы, учитывают, что операции, требующие концентрации внимания, не должны чередоваться с операциями, в которых применяют быстрые движения.

Утомление (усталость) это, как правило, результат малопродуктивного, плохо организованного труда. Одним из факторов, увеличивающим усталость, является монотонность труда, которая усиливает физическое и умственное утомление, так как вызывает затраты дополнительной энергии на ее преодоление.

Утомление в зависимости от условий труда может наступать и быстрее и медленнее. Если в процессе рабочего дня приходится часто нагибаться или высоко поднимать руки (слишком высокий или низкий верстак, станок и т. д.), работать в неудобной позе, утомляемость наступает быстрее и производительность труда значительно снижается.

Работоспособность человека претерпевает значительные изменения на протяжении дня, недели. Она может сохраняться на высоком уровне или, наоборот, быстро снижаться (при нарушении режима дня, плохом освещении, воздействии высокой температуры, шумовых факторов, недостаточном или нерациональном питании и т. д.).

Короткие перерывы и отдых во время работы предупреждают наступление утомляемости. Если рабочий работает стоя, необходимо отдыхать сидя; тот, кто работает сидя, должен отдыхать стоя.

При работе рекомендуется также время от времени менять положение корпуса. Если этого не делать, то у слесаря постепенно может развиваться искривление позвоночника и сутулость, а иногда и сгорбленность.

Для восстановления сил и для борьбы с утомляемостью и сутулостью рекомендуется заниматься производственной гимнастикой и спортом. Утренняя зарядка и физические упражнения в процессе рабочего дня способствуют более совершенной работе нервно-мышечного аппарата, повышают работоспособность организма.

§ 8. Санитарно-гигиенические условия труда

Одним из важных моментов организации труда является обеспечение санитарно-гигиенических условий труда:

- воздушная среда,

- шум и вибрация,

- освещение,

- личная гигиена.

* Воздушная среда - воздух, его температура и влажность ("микроклимат") имеют важное значение для создания здоровых условий труда.

Наблюдения показывают, что в воздушной среде, соответствующей гигиеническим требованиям, производительность труда увеличивается до 10% .

* Для помещений с незначительным избытком тепла рекомендуются следующие температуры воздуха: при выполнении легких работ - 18 -20° С, работ средней тяжести - 16 -18°С и тяжелых работ - 14-16°С.

* К мероприятиям по борьбе с перегреванием организма относятся:

- механизация тяжелых работ,

- защита от источников излучения,

- удаление избыточных тепло-выделений при помощи вентиляции,

- профилактика нарушений водно-солевого обмена и других последствий перегревания.

Шум и вибрации приводят к быстрой утомляемости, снижают производительность труда и качество изделий, оказывают вредное влияние на органы слуха человека (вызывают глухоту), а также на нервную систему, нарушают нормальное функционирование других органов.

Шум приводит к гипертоническим и другим заболеваниям. Особенно вредны высокочастотные шумы (они характерны для агрегатов ударного действия, потоков воздуха и газа).

При необходимости работать в помещениях, где шум превышает допустимые нормы (75 - 85 дБ), пользуются противошумными наушниками (рис. 24), состоящими из чашечки 1, изготовленной из алюминия, звукопоглощающего материала 2 - паропласта, уплотнителя из бестканой полихлорвиниловой окантованной пленки толщиной 0,3 - 0,4 мм, заполненного дистиллированным глицерином; обжимного кольца 4, выполненного из той же пленки и служащего для крепления уплотнителя к наушникам.

Рис. 24. Противошумные наушники: а - ПН-2К для клепальщиков, б - ПН-ЗВЧШ для клепальщиков и медников, работающих в условиях высокочастотного шума

Наушники крепятся на голове при помощи плотной хлопчатобумажной или резиновой тесьмы, или металлической фурнитуры (мягкое крепление), или двух охватывающих голову металлических дуг, изготовленных из пружинной проволоки и полихлорвиниловой профилированной ленты.

Вибрации (механические колебания) возникают при движении транспортных средств, при работе машин и при большой интенсивности, вызывают быстрое утомление людей и их заболевание (вибрационная болезнь).

Действие вибрации на человека стараются предотвратить или уменьшить. При работе пневматическим инструментом пользуются рукавицами с накладками мягкого материала на поверхности ладони и систематическим проведением лечебной гимнастики пальцев и кистей рук.

Для уменьшения действия вибрации пользуются мягкой виброгасящей втулкой (муфтой) 3 для левой руки (рис. 25) и мягкой виброгасящей пружинящей накладкой на рукоятке молотка, предохраняющей правую руку рабочего; виброгасящую муфту 3 надевают на пневматическое зубило 1 и закрепляют резиновыми кольцами 2 и 4.

Освещение является одним из условий научной организации труда. Рабочее место слесаря должно иметь достаточную освещенность, быть постоянным в течение рабочего времени, равномерно распределенным по яркости, не оказывать слепящего действия.

Нормальность освещения зависит прежде всего от расположения источника света. Правильное (а) и неправильное (6, в, г) расположение источника света показано на рис. 26. Первая позиция является наиболее правильной, так как светильник, будучи помещен слева над головой работающего, освещает рабочий стол, не вызывая ослепления и не бросая тень на рабочую зону. Остальные три позиции представляют неблагоприятные способы расположения источника света.

Рис. 26. Варианты расположения светильников: а - не дает тени и не вызывает ослепления, б - вызывает теневые пятна на шероховатой поверхности, в - вызывает ослепление отраженными лучами, г - дает силуэт против источника света

Причиной недостаточной освещенности рабочего места может быть и неудовлетворительный уход за светильником, загрязненность ламп, отсутствие абажура или рефлектора, что снижает освещенность на 30% и более.

Наибольшему утомлению способствует освещенность 30 лк, наименьшему 800-1000 лк.

При определении норм освещенности учитывают: характер работы (особо точная, точная, малой точности, грубая и т. д.), а также размеры собираемых деталей, ФОН, контраст объекта с фоном. При решении вопросов освещенности рабочих мест стремятся использовать естественное освещение.

Личная гигиена – это меры сохранения здоровья человека, предупреждение и устранение условий, вредно влияющих на здоровье. Соблюдение правил личной гигиены - важное условие высокопроизводительной работы.

Личная гигиена требует после рабочего дня вымыть тело теплой водой с мылом (принять душ). Перед принятием пищи обязательно мыть руки с мылом, есть надо за чистым столом из чистой посуды.

Следует помнить, что источником многих заболеваний является грязь и неопрятность.

Эстетические условия.

Производственное помещение, внешнее оформление рабочих мест и одежда должны соответствовать требованиям технической эстетики.

Спецодежда должна быть удобной, не стеснять движений, легко стирающейся, изящной, красивой и современной, специального покроя с плотно прилегающими манжетами рукавов, чтобы концы одежды не мешали при работе.

Глава III.

Безопасные условия труда слесаря и противопожарные мероприятия

§ 9. Безопасные условия труда

Каждый слесарь должен не только хорошо знать, но и строго соблюдать безопасность труда и меры предосторожности при слесарных работах, знать причины, которые могут вызвать при работе несчастные случаи.

Несчастные случаи на производстве - ушибы, ранения и т.д.- называются промышленным травматизмом, который чаще всего происходит по двум причинам:

- вследствие недостаточного освоения работающими производственных навыков и отсутствия необходимого опыта в обращении с инструментом и оборудованием;

- из-за невыполнения правил безопасности труда и правил внутреннего распорядка.

Основными условиями безопасной работы при выполнении слесарных операций являются:

- правильная организация рабочего места,

- пользование только исправными инструментами,

- строгое соблюдение производственной дисциплины и правил техники безопасности.

Все вращающиеся части станков и механизмов, а также обрабатываемые детали с выступающими частями должны иметь защитные ограждения.

Опасность представляют внутризаводской автомобильный и безрельсовый электротранспорт, ручные вагонетки, тележки, а также движение рабочих в узких проходах или на путях, где работает грузоподъемный транспорт.

Для движущегося транспорта устанавливают различные сигналы: звуковые (звонки, сирены), световые (различные цвета ламп - красный, желтый, зеленый), которые нужно знать и соблюдать.

При непосредственном прикосновении к токоведущим частям (выключателям, рубильникам ит. п.) или металлическим предметам, случайно оказавшимся под напряжением, возникает опасность поражения электрическим током.

В местах, где имеются электрические установки, вывешивают предупредительные надписи (например, "Опасно!", "Под током!") или ставят условные знаки.

Электроинструменты должны присоединяться к электрической сети при помощи шлангового кабеля, имеющего специальную жилу, служащую для заземления и зануления, через штепсельную розетку, одно гнездо которой соединено с землей или с нулевым проводом.

На штепсельной вилке контакт для соединения корпуса электроинструмента с землей делается более длинным, чем остальные токоведущие контакты. Благодаря такому устройству при включении электроинструмента сначала происходит заземление или зануление, а потом включаются токоведущие контакты.

При работе с электроинструментами следует применять индивидуальные средства защиты: резиновые перчатки и калоши, резиновые коврики, изолирующие подставки и т. п.

правила безопасности труда

До начала работы необходимо:

- надев спецодежду, проверить, чтобы у нее не было свисающих концов, рукава надо застегнуть или закатать выше локтя;

- проверить слесарный верстак, который должен быть прочным и устойчивым, соответствовать росту рабочего.

- слесарные тиски должны быть исправны, прочно закреплены на верстаке, ходовой винт должен вращаться в гайке легко, губки тисков иметь хорошую насечку;

- подготовить рабочее место, освободив нужную для работы площадь, удалив все посторонние предметы;

- обеспечить достаточную освещенность.

- заготовить и разложить в соответствующем порядке требуемые для работы инструмент, приспособления, материалы;

- проверить исправность инструмента, правильность его заточки и заправки;

- при проверке инструмента обратить внимание на то, чтобы молотки имели ровную, слегка выпуклую поверхность, были хорошо насажены на ручки и закреплены клином; напильники и шаберы прочно насажены на ручки;

- проверить исправность оборудования, на котором придется работать, и его ограждение;

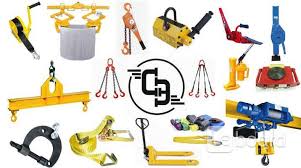

- перед поднятием тяжестей проверить исправность подъемных приспособлений (блоки, домкраты и др.);

все подъемные механизмы должны иметь надежные тормозные устройства, а вес поднимаемого груза не должен превышать грузоподъемность механизма.

Грузы необходимо надежно привязывать прочными стальными канатами или цепями; нельзя оставлять груз в подвешенном состоянии после работы.

Запрещается стоять и проходить под поднятым грузом; не превышать предельные нормы веса для переноски вручную, установленные действующим законодательством об охране труда для мужчин, женщин, юношей и девушек.

Во время работы необходимо:

- прочно зажимать в тисках деталь или заготовку, а во время установки или снятия ее соблюдать осторожность, так как при падении деталь может нанести травму;

- опилки с верстака или обрабатываемой детали удалять только щеткой;

- при рубке металла зубилом учитывать, в какую сторону безопаснее для окружающих направить отлетающие частицы и установить с этой стороны защитную сетку; работать только в защитных очках.

- не пользоваться при работах случайными подставками или неисправными приспособлениями;

- не допускать загрязнения одежды керосином, бензином, маслом.

Во время работы пневматическими инструментами необходимо соблюдение следующих требований:

- при присоединении шланга к инструменту предварительно проверить его и продуть сжатым воздухом;

- не держать пневматический инструмент за шланг или рабочую часть;

- во время работы не разъединять шланги; включать подачу воздуха только после установки инструмента в рабочее положение.

По окончании работы необходимо: тщательно убрать рабочее место; уложить инструмент, приспособления и материалы на соответствующие места;

- во избежание самовозгорания промасленных тряпок и концов и возникновения пожара убрать промасленные концы и тряпки в специальные металлические ящики.

§ 10. Противопожарные мероприятия

Источником возникновения пожаров могут быть:

- токи короткого замыкания, образующие электрическую дугу;

- перегрев электрических сетей и электрооборудования;

- тепло, образующееся при трении дисков, подшипников, ременных передач;
