МДК02.01.Основы расчета и проектирования сварных конструкций — Лекция 2. Расчет строительных конструкций по методу

Расчет на прочность может производиться по одной из двух методик - по предельному состоянию, или по допускаемым напряжениям.

При расчете строительных конструкций принята методика расчета по предельному состоянию, более совершенная, чем методика расчета по допускаемым напряжениям.

Предельное напряженное состояние – состояние, когда в точке возникает напряженное состояние, ведущее к возникновению нового процесса. Например, к развитию пластической деформации, к образованию трещины и т.д. Различные ПНС возникают при различных видах нагружения.

Предельное состояние – такое состояние, при котором конструкция теряет работоспособность или ее состояние становится нежелательной.Усилия вызывающие предельное состояние называются предельными

Следует различать предельные состояния и предельные напряженные состояния. Не всегда эти понятия совпадают.

Примеры:

Увеличение напряжений при изгибе балки до предела текучести приводит достижению Предельного напряжения состояния в точках максимально удаленных от нейтральной линии.

Дальнейшее увеличение нагрузки приводит к достижению напряжениями уровня предела текучести во всем сечении – предельного состояния в сечении, в конструкции происходит качественные изменения, перемещения резко увеличиваются, поскольку в наиболее нагруженном сечении образуется пластический шарнир.

Увеличение напряжений при растяжении приводит к последовательному появлению следующих предельных напряженных состояний:

а) начала равномерной пластической деформации;

б) образования шейки;

в) разрушения.

Метод расчета по предельным состояниям

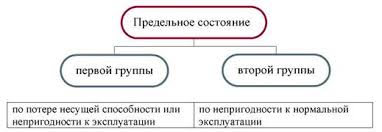

В соответствии с ГОСТ 27751-88 "Надежность строительных конструкций и оснований. Основные положения по расчету" - предельные состояния подразделяются на две группы:

первая группа включает предельные состояния, которые ведут к полной непригодности к эксплуатации конструкций, оснований (зданий или сооружений в целом) или к полной (частичной) потере несущей способности зданий и сооружений в целом;

вторая группа включает предельные состояния, затрудняющие нормальную эксплуатацию конструкций (оснований) или уменьшающие долговечность зданий (сооружений) по сравнению с предусматриваемым сроком службы.

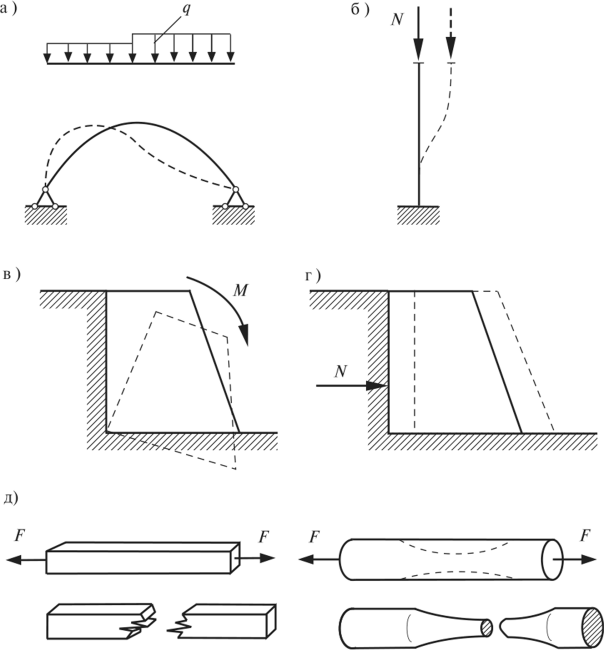

Предельные состояния первой группы характеризуются:

разрушением любого характера (например, пластическим, хрупким, усталостным);

потерей устойчивости формы, приводящей к полной непригодности к эксплуатации;

потерей устойчивости положения;

переходом в изменяемую систему;

качественным изменением конфигурации;

другими явлениями, при которых возникает необходимость прекращения эксплуатации (например, чрезмерными деформациями в результате ползучести, пластичности, сдвига в соединениях, раскрытия трещин, а также образованием трещин).

Предельные состояния второй группы характеризуются:

достижением предельных деформаций конструкции (например, предельных прогибов, поворотов) или предельных деформаций основания;

достижением предельных уровней колебаний конструкций или оснований;

образованием трещин;

достижением предельных раскрытий или длин трещин;

потерей устойчивости формы, приводящей к затруднению нормальной эксплуатации;

другими явлениями, при которых возникает необходимость временного ограничения эксплуатации здания или сооружения из-за неприемлемого снижения их срока службы (например, коррозионные повреждения).

Продолжение лекции в присоединительном файле с расчётами по формулам.
