Тема: Оборудование сварочного поста

Виды сварочных постов

В сущности, сварочные посты это рабочие места, на которых созданы условия для безопасной и удобной работы. В зависимости от источника энергии они бывают газо- и электросварочного вида. К рабочим местам для газовой сварки предъявляются повышенные требования по воздухообмену. На электросварочных постах обеспечивают надежную защиту от поражения электротоком.

Классификация по конструкции подразделяется на стационарные и передвижные виды. Первые оборудуют на отведенном месте для сварки заготовок небольшого размера, так как площадь столешницы верстака ограничена. Вторые делают в виде каркасов на колесах с установленным оборудованием. Мобильность рабочего места удобна для сварки сложных объектов.

Разновидности

Существует два типа сварочных постов: стационарные и передвижные. Стационарные посты располагаются в цеху и предназначены для работы с деталями небольшого размера, поскольку рабочая поверхность сварочных столов зачастую ограничена. Передвижные посты могут быть как внутри цеха, так и на улице. Это могут быть небольшие каркасы на колесах, в которые встроено оборудование, или же специальная тележка.

Стационарный пост

Ниже показана схема сварочного поста стационарного типа. В большинстве случаев стационарный пост располагается в отдельной кабине без крыши, но с закрывающимися ширмами. Площадь такой кабины должна быть не менее 3 м2.

Стационарный сварочный пост должен быть изготовлен из негорючих материалов, поэтому ширмы делают из полимеров, а каркасы — из металла. Высота самой кабина должна быть неменее2 метров. Внутренние стенки кабины покрываются огнеупорным составом, не поддерживающим горение.

На каждом стационарном посту есть не только оборудование, но и сварочный стол. Его размеры обуславливаются характером работ.

Если сварка производится в сидячем положении, то высота стола должна быть около 60-70см. Если в стоячем — от 85 и выше. Размер рабочей поверхности должен быть не менее 100х100 см.

При обустройстве учитывают требования нормативных документов:

  • Площадь не ниже 3 м², стенки высотой от 2 м. На входе навешивают ширму из брезента или негорючего пластика.
  • От пола до нижнего края стенок оставляют вентиляционные зазоры размером не меньше 50 мм. При работе с инертным газом промежуток увеличивают до 300 мм. Зазоры закрывают металлической сеткой с мелкими ячейками.
  • Устанавливают стол со столешницей не меньше 1 м². Для работы в положении сидя его высота 60 — 70 см, для сварки стоя от 85 см.
  • Стенки делают из листового железа, асбоцементных плит или негорючих материалов, обработанных огнеупорным составом.
  • Над столом устанавливают светильник.
  • Стенки покрывают краской светло-серого цвета, обладающей способностью поглощения ультрафиолетового излучения (составы на цинковой основе или титановые белила).
  • Устанавливают вытяжку или при организации сварочного поста в цеху подключают к централизованной системе приточно-вытяжного воздухообмена.
  • Пол заливают бетоном или закладывают кирпичом.
  • Внутри кабины устанавливают рубильник для быстрого отключения электрооборудования, если возникнет нештатная ситуация.

Передвижной пост

Сварочный пост для ручной дуговой сварки может быть и передвижным или переносным. Зачастую передвижной сварочный пост можно организовать с меньшимиусилиями,посколькудлянегонетребуетсясоблюдениемногихправил.

Не нужно организовывать вентиляцию, соблюдать размер рабочей зоны и т.д.

Но вот что стоит сделать, так это навес над передвижным постом, чтобы сварщик мог работать в непогоду или под солнцем. Также передвижной пост должен иметь удобные колеса, чтобы с их помощью даже тяжелое оборудование можно было перевезти без особого труда.

  • 1273810128905

У передвижного поста должны быть отсеки и ниши для хранения комплектующих. Если это передвижной пост газовой сварки, то должно быть предусмотрено место под газовый баллон. Вентиляция сварочного поста может быть естественной, поскольку работы в большинстве случаев проходят на улице.

Оборудование поста электросварщика

При оборудовании сварочного поста (стационарного или передвижного) для электросварки должны соблюдаться следующие условия:

  • Заземление подключается к рабочему столу и корпусам оборудования;
  • хорошая освещенность поверхности рабочего стола (допускается сочетание искусственного света с естественным);
  • пол из огнестойкого материала;
  • крышкастолаизсталииличугуна,толщинойнеменьше20мм,с подключенным кабелем массы;
  • ящики или карманы для хранения инструмента, электродов, технической документации;
  • табурет с сидением из изоляционного материала для сварки сидя;
  • наличие на полу возле стола резинового коврика.

Когда сварка проводится на открытом воздухе, рабочее место накрывают навесом или тентом из водонепроницаемого материала для защиты от дождя, снега, солнца.

Организация газосварочного поста

Основной комплект оборудования газового поста состоит из следующих элементов:

  • генератор ацетилена или баллона со сжиженным метаном, пропаном или бутаном;
  • баллона с кислородом;
  • горелки;
  • шлангов,редукторовдлярегулированиядавлениякислородаигаза, контрольных манометров.

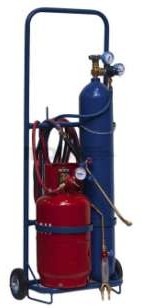

На передвижном посту обустраивают место с креплениями для установки баллонов. Двухколесную тележку для перемещения оборудования делают из труб.

После прибытия к месту работы оператор раскручивает шланги на требуемую длину, открывает вентили на баллонах, приступает к сварке.

  • 2065020131445

Стационарный газосварочный пост оборудуют:

  • металлическим столом;
  • приточно-вытяжной вентиляцией;
  • светильником.

По правилам пожарной безопасности генератор ацетилена необходимо размещать на расстоянии не меньше 10 м от места проведения сварочных работ.

Для хранения газовых баллонов должно быть выделено помещение или вместительный металлический шкаф с замками. Их переносят на пост к началу сварочных работ.
