МДК 03.01 Формы и методы контроля качества металлов и сварных конструкций — Разрушающие виды контроля.

РАЗРУШАЮЩИЕ ВИДЫ КОНТРОЛЯ

К разрушающим методам контроля относятся способы испытания контрольных образцов с целью получения необходимых характеристик сварного соединения.

Эти методы могут применяться как на контрольных образцах, так и на отрезках, вырезанных из самого соединения.

 В результате разрушающих методов контроля проверяют правильность подобранных материалов, выбранных режимов и технологий, осуществляют оценку квалификации сварщика.

• Механические испытания являются одним из основных методов разрушающего контроля. По их данным можно судить о соответствии основного материала и сварного соединения техническим условиям и другим нормативам, предусмотренным в данной отрасли.
• К механическим испытаниям относят:
• а) испытание сварного соединения в целом на различных его участках (наплавленного металла, основного металла, зоны термического влияния) на статическое (кратковременное) растяжение;
• б) статический изгиб;
• в) ударный изгиб (на надрезанных образцах); г) на стойкость против механического старения;
• д) измерение твердости металла на различных участках сварного соединения.
•
• Контрольные образцы для механических испытаний варят из того же металла, тем же методом и тем же сварщиком, что и основное изделие.
• В исключительных случаях контрольные образцы вырезают непосредственно из контролируемого изделия. Варианты образцов для определения механических свойств сварного соединения.
•
• Статическим растяжением испытывают - прочность сварных соединений, предел текучести, относительное удлинение и относительное сужение.
• Статический изгиб проводят для определения пластичности соединения по величине угла изгиба до образования первой трещины в растянутой зоне.
• Испытания на статический изгиб проводят на образцах с продольными и поперечными швами со снятым усилением шва заподлицо с основным металлом.
• Ударный изгиб - испытание, определяющее ударную вязкость сварного соединения. По результатам определения твердости можно судить о прочностных характеристиках, структурных изменениях металла и об устойчивости сварных швов против хрупкого разрушения.
• В зависимости от технических условий изделие может подвергаться ударному разрыву. Для труб малого диаметра с продольными и поперечными швами проводят испытания на сплющивание.
• Мерой пластичности служит величина просвета между поджимаемыми поверхностями при появлении первой трещины.
• Металлографические исследования сварных соединений проводят для установления структуры металла, качества сварного соединения, выявляют наличие и характер дефектов.
• По виду излома устанавливают характер разрушения образцов, изучают макро- и микроструктуру сварного шва и зоны термического влияния, судят о строении металла и его пластичности.
• Макроструктурный анализ определяет расположение видимых дефектов и их характер, а также макрошлифы и изломы металла. Его проводят невооруженным глазом или под лупой с 20-ти кратным увеличением.
• Микроструктурный анализ проводится с увеличением в 50-2000 раз с помощью специальных микроскопов. При этом методе можно обнаружить окислы на границах зерен, пережог металла, частицы неметаллических включений, величину зерен металла и другие изменения в его структуре, вызванные термической обработкой.
• При необходимости делают химический и спектральный анализ сварных соединений.
• Специальные испытания выполняют для ответственных конструкций. Они учитывают условия эксплуатации и проводятся по методикам, разработанным для данного вида изделий.

1 Методы контроля

2 Механические испытания

3 Статическое растяжение

4 Ударный изгиб

5 Металлографические исследования

6 Макроструктурный метод

7 Микроструктурный метод

Результатом проведения разрушающего контроля является получение числовых данных, характеризующих прочность и надежность сварного соединения. Разрушающий контроль регламентируется государственными нормативами и подразделяется на виды контроля.

Методы контроля

Разрушающие исследования включают методы испытания сварных образцов:

механические;

металлографические;

коррозионные.

\Механические испытания

Контроль предназначен для определения механических свойств материалов. Цель – проверка соответствия механических качеств конструкции запросам технических условий или проекта. Для проведения эксперимента из изделия вырезают контрольный образец или вместе с основной конструкцией сваривают контрольную пластину.

Механические испытания сварных соединений, согласно ГОСТ 6996-66, включают проверку:

на растяжение;

ударный изгиб.

Контроль также предусматривает определение твердости металла различных участков сварного шва и исследование соединения на стойкость против механического старения.

По характеру приложения нагрузки механические испытания разделяют на виды:

статические — для них характерна малая скорость деформации контрольного образца в результате воздействия статической нагрузки (растяжение, сжатие);

динамические – проверка воздействия на испытуемый предмет нагрузки, изменяемой с большой скоростью (ударный изгиб);

на усталость – выявление способности металла сопротивляться воздействию много раз повторяющихся переменных нагрузок, изменяющихся по направлению, времени и величине (изгиб, растяжение, кручение).

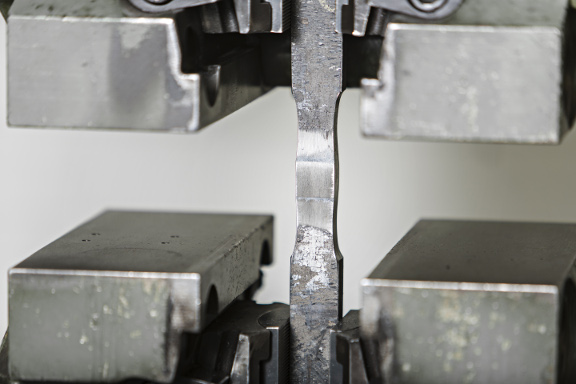

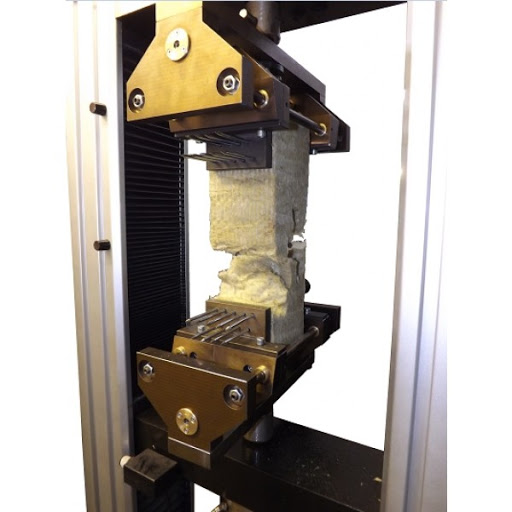

Статическое растяжение

Учебное пособие для самостоятельного обучения в присоединительном файле внизу:
